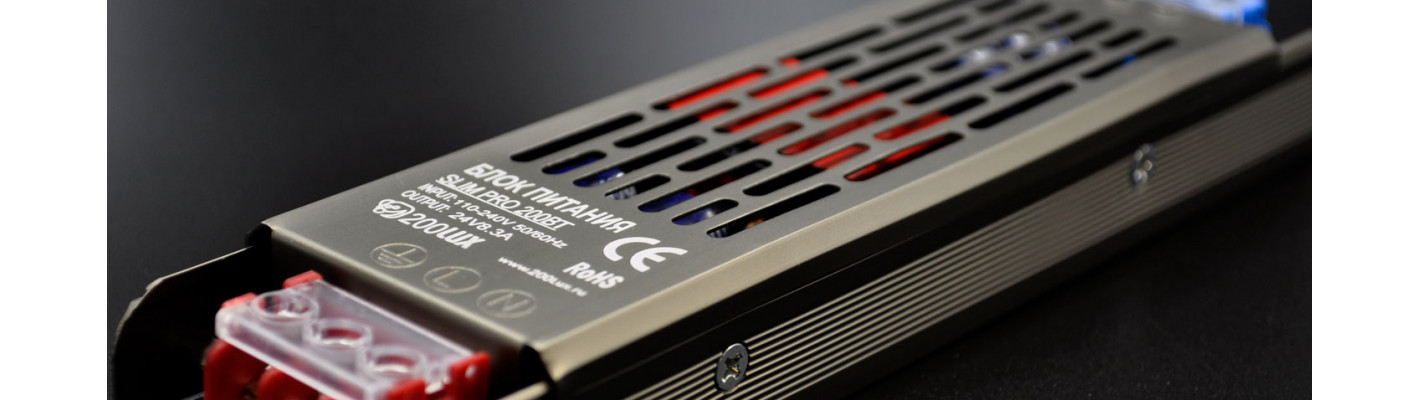

Блок питания для светодиодной ленты выполняет важную функцию
преобразования переменного напряжения сети (например, 220 вольт) в постоянное
низкое напряжение (обычно 12 или 24 вольта), которое необходимо для корректной
работы светодиодов. Рассмотрим подробнее, как это происходит.
Основные функции блока питания:
Преобразование переменного тока в постоянный. Блок питания
принимает входящее переменное напряжение (AC) и преобразует его в постоянное
(DC), подходящее для питания светодиодов.
Стабилизация напряжения. Даже небольшие колебания напряжения
могут негативно сказываться на работе светодиодов, поэтому блок питания
стабилизирует выходной сигнал, обеспечивая стабильное напряжение.
Защита от перегрузок и коротких замыканий. Современные блоки
питания часто оснащены системами защиты, предотвращающими повреждение самой
ленты и блока питания в случае перегрузки или короткого замыкания.
Внутреннее устройство блока питания:
Трансформатор. Преобразует высокое входное напряжение в
более низкое. Трансформаторы бывают двух типов: тороидальные (более компактные
и эффективные) и обычные (менее дорогие).
Выпрямитель. Состоит из диодов, которые преобразуют
переменный ток в пульсирующий постоянный ток.
Фильтр. Убирает пульсации постоянного тока, делая его более
ровным и стабильным. Фильтры обычно состоят из конденсаторов и иногда
индуктивностей.
Регулятор напряжения. Поддерживает стабильное выходное
напряжение независимо от колебаний входного напряжения и нагрузки.
Система охлаждения. Включает радиаторы и вентиляторы для
отвода тепла, выделяемого компонентами блока питания.
Элементы защиты. Это могут быть предохранители, варисторы,
термисторы и другие устройства, защищающие блок питания от перегрева, перенапряжения
и коротких замыканий.
Подключение:
Вход блока питания подключается к электросети через
стандартный кабель с вилкой.
Выход блока питания соединяется со светодиодной лентой через
специальные клеммы или разъемы. Важно соблюдать полярность (+ и -) при
подключении.
Выбор блока питания:
При выборе блока питания важно учитывать следующие
параметры:
Напряжение: должно соответствовать напряжению светодиодной
ленты (обычно 12В или 24В).
Мощность: рассчитывается исходя из суммарной мощности всех
используемых участков ленты. Рекомендуется выбирать блок питания с запасом
мощности около 20%, чтобы избежать перегрева и продлить срок службы
оборудования.
Правильный выбор и установка блока питания обеспечат
надежную работу светодиодной ленты и продлят ее срок службы.
